SMT, THT ve Elektronik Kart Montaj Süreci
SCE Elektronik olarak PCB dizgi süreçlerinde edindiğimiz üretim tecrübelerinden yola çıkarak, PCB dizginin ne olduğunu, SMT ve THT yöntemlerinin hangi durumlarda kullanıldığını ve üretim hattındaki temel kontrol aşamalarını bu yazımızda açıklıyoruz. Boş bir PCB’nin çalışan bir elektronik karta dönüşmesinde dizgi, tasarım ile ürün arasındaki en önemli üretim aşamalarından biridir.
PCB Dizgi Nedir?
PCB dizgi, elektronik komponentlerin baskılı devre kartı üzerine belirlenen konumlarda yerleştirilmesi ve uygun lehimleme yöntemleriyle karta sabitlenmesi işlemidir. İngilizcede PCB Assembly veya PCBA olarak ifade edilen bu süreçte direnç, kondansatör, entegre, transistör, konnektör ve benzeri komponentler kart üzerine monte edilir.
PCB üretimi ile PCB dizgiyi birbirinden ayırmak gerekir. PCB üretiminde komponentlerin monte edileceği fiziksel kart oluşturulurken, PCB dizgi aşamasında bu kart üzerine elektronik komponentler yerleştirilir. Bu nedenle genel akış; PCB tasarımı, PCB üretimi, komponent tedariği, PCB dizgi, kalite kontrol ve test şeklinde düşünülebilir.
SMT Nedir?
SMT, Surface Mount Technology ifadesinin kısaltmasıdır ve yüzey montaj teknolojisini ifade eder. SMT komponentleri PCB yüzeyine yerleştirilir. Küçük komponentlerle yüksek yerleşim yoğunluğuna ulaşılabilmesi ve otomatik üretime uygun olması nedeniyle SMT, günümüzde birçok elektronik üretim uygulamasında yaygın olarak kullanılır.
SCE Elektronik olarak SMT üretiminde komponent yerleşim doğruluğunun yanı sıra lehim pastası uygulaması, reflow profili ve üretim sonrası kontrol aşamalarının birlikte değerlendirilmesini önemli buluyoruz. Çünkü dizgi kalitesi tek başına komponentin karta yerleştirilmesiyle belirlenmez.
THT Nedir?
THT, Through Hole Technology ifadesinin kısaltmasıdır. THT komponentlerinin bacakları PCB üzerindeki deliklerden geçirilir ve uygun lehimleme yöntemiyle sabitlenir. Özellikle mekanik dayanımın önemli olduğu veya belirli komponentlerin yapısı nedeniyle delik montajının tercih edildiği uygulamalarda THT kullanılabilir.
SMT ve THT Birlikte Kullanılabilir mi?
Evet. Aynı PCB üzerinde SMT ve THT komponentlerin birlikte kullanıldığı hibrit dizgi uygulamaları oldukça yaygındır. Örneğin küçük SMD komponentler SMT yöntemiyle monte edilirken, mekanik dayanım gerektiren bazı konnektörler veya özel komponentler THT olarak tasarlanabilir.
Biz projeleri değerlendirirken SMT veya THT seçimini yalnızca üretim yöntemine göre değil; komponent yapısı, kart tasarımı, mekanik gereksinimler, üretim adedi ve ürünün kullanım koşulları gibi faktörleri birlikte dikkate alıyoruz.
PCB Dizgi Süreci Nasıl İlerler?
1. Lehim Pastası Baskısı
SMT üretiminin ilk aşamalarından biri, komponentlerin monte edileceği pad’lere kontrollü miktarda lehim pastası uygulanmasıdır. Lehim pastasının doğru konumda ve uygun miktarda uygulanması, sonraki lehimleme aşamasının kalitesi açısından önem taşır.
2. Komponentlerin Yerleştirilmesi

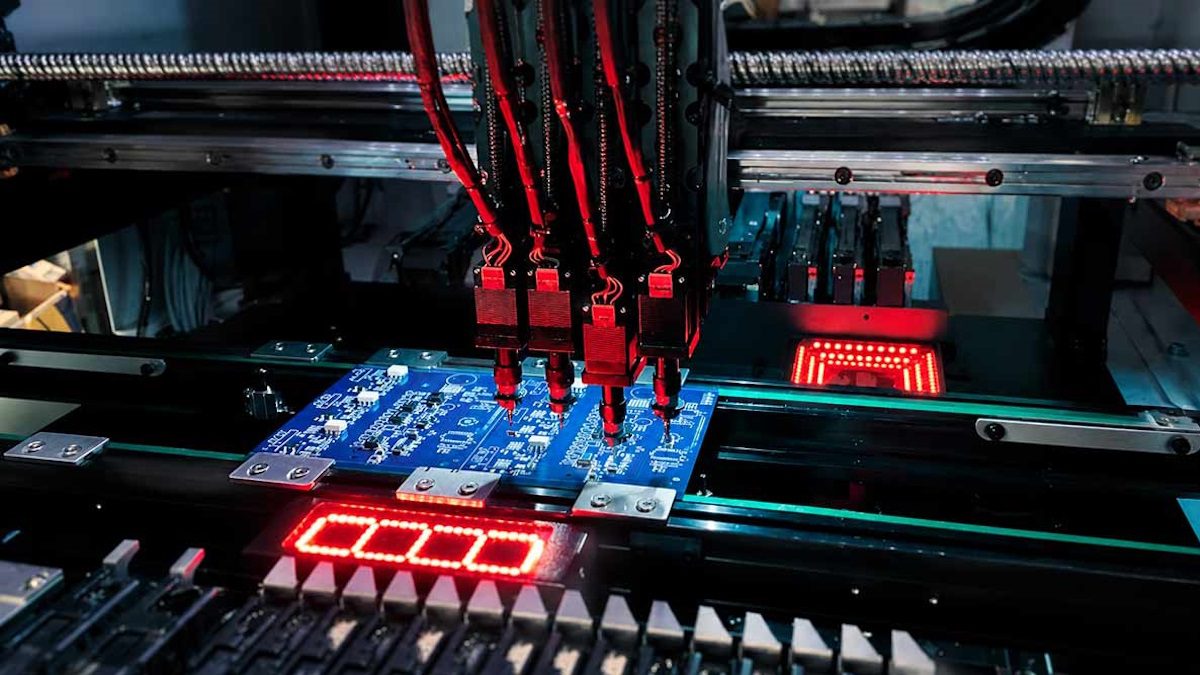

Komponentler, PCB tasarımında belirlenen koordinatlara yerleştirilir. Seri üretimde pick-and-place makineleri kullanılarak yüksek hassasiyet ve tekrarlanabilirlik sağlanabilir. Burada yalnızca yerleşim doğruluğu değil, doğru komponentin doğru konuma yerleştirilmesi de kritik bir üretim gereksinimidir.
3. Reflow Lehimleme
SMT komponentlerin yerleştirilmesinden sonra PCB, kontrollü sıcaklık profiline sahip reflow fırınından geçirilir. Bu süreçte lehim pastası uygun sıcaklık profiliyle erir ve komponent ile PCB arasında elektriksel ve mekanik bağlantı oluşur. Reflow profilinin ürün ve kullanılan malzemelere uygun olması, lehim kalitesi açısından önemlidir.
4. THT Montaj ve Lehimleme

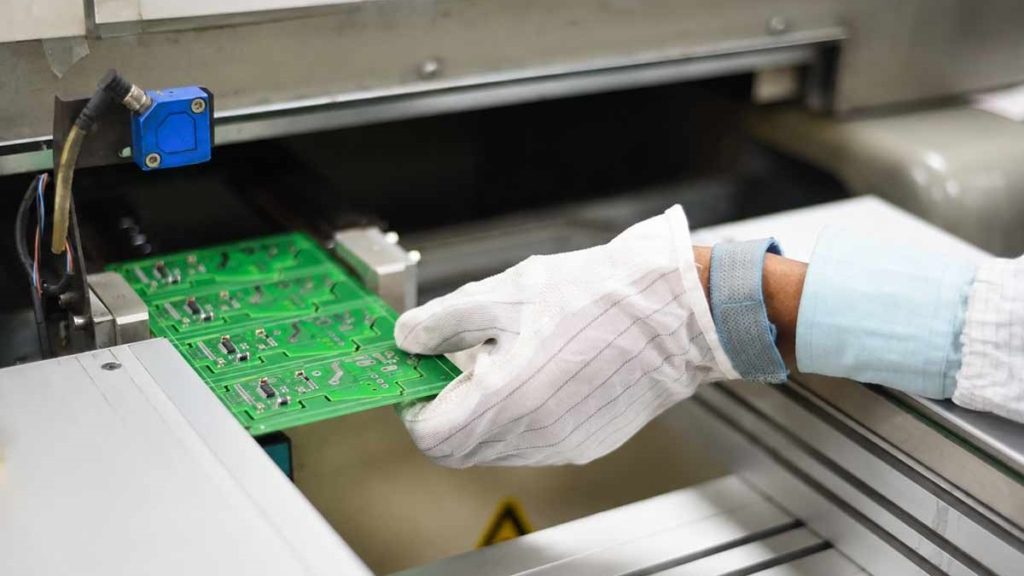

Kartta THT komponentler bulunuyorsa ilgili komponentlerin montajı gerçekleştirilir. Projenin özelliklerine ve üretim yöntemine göre dalga lehimleme, seçici lehimleme veya kontrollü manuel lehimleme gibi yöntemler kullanılabilir.
AOI Kontrolü Nedir?
AOI, Automated Optical Inspection yani otomatik optik kontrol sistemidir. AOI ile komponentlerin konumu ve lehim bağlantılarının belirli görsel kriterlere uygunluğu kontrol edilebilir. Eksik veya yanlış komponent, hatalı yerleşim ve bazı lehim problemleri gibi üretim hatalarının tespitinde AOI sistemlerinden yararlanılabilir.
X-Ray Kontrolü Neden Kullanılır?
Bazı komponentlerin lehim bağlantıları dışarıdan doğrudan görülemez. Özellikle BGA gibi bağlantıların komponent altında kaldığı yapılarda X-Ray kontrolü, lehim bağlantılarının incelenmesine yardımcı olabilir. Hangi kontrol yönteminin kullanılacağı kartın yapısına, komponentlerine ve ürünün kalite gereksinimlerine göre belirlenmelidir.
Fonksiyonel Test Neden Önemlidir?
Görsel ve otomatik kontroller üretim hatalarının önemli bir bölümünü tespit edebilir; ancak bazı projelerde kartın gerçek çalışma koşullarındaki işlevinin ayrıca doğrulanması gerekir. Fonksiyonel testlerde kartın tasarlanan elektriksel ve işlevsel gereksinimleri karşılayıp karşılamadığı kontrol edilir. Test yöntemi ürünün yapısına göre değişebilir.
PCB Dizgi Kalitesini Belirleyen Faktörler
SCE Elektronik olarak PCB dizgi kalitesini tek bir makinenin veya tek bir üretim adımının sonucu olarak değerlendirmiyoruz. PCB tasarımının üretilebilirliği, komponentlerin uygunluğu, lehim pastası ve üretim malzemeleri, komponent yerleşim doğruluğu, reflow sıcaklık profili, THT lehimleme, AOI ve gerektiğinde X-Ray kontrolleri ile fonksiyonel testler birlikte değerlendirilmelidir.
PCB Dizgi Hangi Sektörlerde Kullanılır?
Otomotiv Elektroniği
Kontrol üniteleri, sensörler, gösterge sistemleri ve çeşitli elektronik modüllerin üretiminde PCB dizgi süreçleri kullanılır.
Endüstriyel Otomasyon
PLC, kontrol kartları, motor sürücüleri ve güç elektroniği uygulamalarında PCB montajı önemli bir üretim aşamasıdır.
Beyaz Eşya ve Ev Elektroniği
Kontrol ve güç kartlarının üretiminde SMT, THT veya hibrit dizgi yöntemlerinden yararlanılabilir.
Telekomünikasyon
Sinyal işleme, haberleşme ve veri aktarımı yapan elektronik sistemlerin üretiminde PCB dizgi kullanılır.
Sağlık Teknolojileri
Tıbbi cihazlar ve ölçüm sistemlerinde kullanılan elektronik kartların üretiminde kontrollü montaj ve test süreçleri önem taşır.
PCB Dizgi Firması Seçerken Nelere Dikkat Edilmeli?
PCB dizgi hizmeti alınırken yalnızca üretim fiyatına odaklanmak yerine üreticinin teknik ve kalite altyapısını da değerlendirmek gerekir. SMT ve THT üretim kabiliyeti, AOI ve gerektiğinde X-Ray gibi kontrol yöntemleri, fonksiyonel test kapasitesi, mühendislik desteği, prototip ve seri üretim kabiliyeti ile komponent tedarik süreçleri önemli kriterlerdir.
SCE Elektronik Olarak PCB Dizgi Yaklaşımımız
SCE Elektronik olarak prototipten seri üretime kadar PCB dizgi ihtiyaçlarına yönelik üretim çözümleri sunuyoruz. Üretim yaklaşımımızda SMT ve THT teknolojilerinin proje gereksinimlerine göre değerlendirilmesine, komponent yerleşiminin doğru uygulanmasına ve üretim sonrasında gerekli kalite kontrol süreçlerinin gerçekleştirilmesine önem veriyoruz.
Bizim için PCB dizgi yalnızca komponentleri karta yerleştirmekten ibaret değildir. Tasarımın üretilebilirliği, doğru üretim yöntemi, kontrollü lehimleme, kalite kontrol ve gerekli testlerin bir bütün olarak ele alınması, güvenilir bir elektronik ürün ortaya çıkarmanın temel koşullarından biridir.
PCB dizgi hizmeti değerlendiren firmaların üretici seçerken makine parkının yanında mühendislik yaklaşımını, kalite kontrol altyapısını, test kabiliyetlerini ve prototipten seri üretime kadar sunduğu hizmet kapsamını birlikte değerlendirmesini öneriyoruz.
